舞臺LED顯示屏租賃工程項目實施之前，需要做設計方案，尤其是在設計屏體時，要考慮LED顯示屏型號、顯示內容、安裝場地環境、造價等重要因素，并且要確保生產工藝、技術指標等適合室內實際應用需求，依此來進行合理設計。那么我們在舞臺LED顯示屏租賃項目中，以下這幾個問題是不容小窺的！

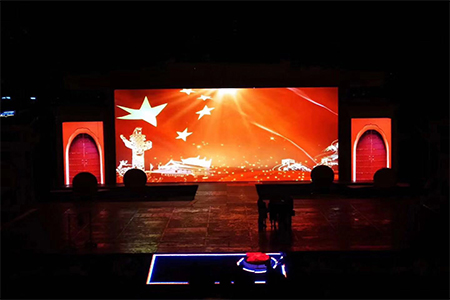

舞臺LED顯示屏租賃

一.LED顯示屏租賃之間的點間距
視覺顆粒感主要來自人眼有一定的分辨力，在一定距離觀看兩點，當兩點緊密到一定程度時，人眼將無法分辨。近兩年隨著LED顯示屏制造技術的提高，小間距LED顯示屏體分辨率不斷提升，室內顯示設計已從初始選擇最小的點距規格方案提升到選擇合適的點距規格方案。

像素間距為燈珠之間的距離，比如P3像素間距為3mm；最小視距為人眼分辨不出像素點顆粒的距離，但這個距離長時間觀看會損傷視力；最佳視距為觀看屏幕舒適的距離，也是最清晰的距離；像素密度為屏幕清晰度指標，數值越大屏幕越高清；全高清圖像視頻，屏幕16：9黃金比例，人眼視覺最好

目前市場上常見的LED顯示屏租賃有P3.91.P4.81.戶外的也是P3.91和P4.81.P2以下的間距為小間距LED顯示屏（點間距2.0mm以下）。最小視距和最佳視距非常接近大平板電視的觀看要求，整屏分辨率高達4800×2400，在同樣的屏體上可顯示更清晰的畫面，但在12m寬的屏幕上顯示一個高清信號需要放大3～4倍，顯示兩個高清畫面需要放大2倍；同時高分辨率顯示需要高性能的圖像處理設備，系統的整體造價會很高。

P4、P4.8兩種規格在12m寬的屏幕上無法同時顯示兩個高清畫面，不能滿足高清會議電視畫面顯示要求。P3即可滿足同時顯示兩個高清畫面的要求。根據顯示屏幕大小，最終選定性價比較高的P3作為項目主屏和輔屏的顯示點距，選定P4作為會標屏的顯示點距。

二.封裝技術：

決定舞臺LED顯示屏租賃品質的一個因素是主要材料，如芯片、支架、膠水（環氧樹脂）、金線等，另一個因素是封裝工藝。像素封裝技術關系到整個顯示屏的色彩飽和度、視角等顯示效果和生產成本、質量穩定性等，是選擇舞臺LED顯示屏租賃非常關鍵的指標之一。

室內LED主流封裝技術主要有直插DIP、表貼SMD模式。直插模塊是將發光管封裝成長方型，然后把紅綠蘭3個管拼在一起做成一個像素點模塊，直接安插在PCB板上焊接，工藝相對簡單、成本較低，壞點率高，主要應用于戶外顯示屏。表貼是指將封裝好的發光管粘貼在電路板上，然后進行集成電路焊接工藝加工成屏體。它散熱性好、色彩均勻，整個顯示屏可以正面維護，大大減小了維護成本和難度；同時，在封裝過程中進行填充金屬化合物，混色效果好，發光柔和，更適合室內應用。

三合一表貼是指紅綠藍3個發光點封裝合成在同一個發光管里面，近看是一點，放大看就是3個發光點分離的一條線，對生產環節的材料和工藝要求高，主要用于小間距、高密度高端LED顯示屏的生產。

三并一表貼（分離表貼）是指紅綠藍3個發光點是分開封裝的，封裝后排列成1個像素點，再封裝1個面罩保護，能防塵、防劃，并能保護發光晶片。三并一是分離表貼，三點分開供電，功耗小，且可實現單燈維修，成本較低。一般來說，為提升室內屏的顯示效果，選用表貼三合一、黑燈技術、國星金線封裝等。

三.舞臺LED顯示屏租賃控制電路的設計：
LED控制部分是決定顯示效果的核心部分，控制電路內置高性能單片微型控制芯片。控制器通過內部控制程序向LED驅動芯片發送控制信號和數據，LED驅動芯片接收到信號后，產生相應的動作，從而對每一路紅、綠、藍LED發光芯片實現單獨控制。

1. 驅動系統

LED驅動部分的功能是接收顏色數據并驅動LED顯示屏租賃按該數據所表示的亮度值顯示，通常有恒流、穩壓、恒壓-恒流3種方式。

恒流驅動電路輸出的電流是恒定的，輸出的直流電壓隨負載阻值變化而變化，整個電路不怕負載短路，但嚴禁負載完全開路。穩壓電路輸出固定電壓，輸出電流隨負載的增減而變化，整個電路不怕負載開路，但嚴禁負載完全短路。先恒壓再恒流方式是最理想的驅動電路，既要檢測LED電流，又要控制LED電壓，有利于提高LED壽命，減小功耗，一般用于高檔LED產品中。

2. 控制系統

舞臺LED顯示屏租賃的顯示效果取決于通過它的電流與電壓的大小、時間等，所以控制系統主要是控制LED的電源輸出。目前，PWM（脈沖調制）控制方式設計的LED電源，轉換效率高達80%～90%，且輸出電壓或電流十分穩定，屬于高可靠性電源。

PWM可以控制LED開和關的時間比例，通過將時間比例劃分為若干等級，使舞臺LED顯示屏租賃相應數量的灰度等級（灰階）。三基色的灰度等級的乘積，是顯示屏理論上可以再現的顏色數量，一般為256級，顏色數達到16.7M，就可顯示24位真彩色的信息。

一般PWM的頻率大于100Hz，否則在觀看時會有顯示的閃爍和掃描線。目前威特姆室內租賃屏，灰度等級為14位及以上，刷新頻率1920Hz及以上，LED行業最高刷新率為6800Hz。在攝像機正常取景及轉動下，舞臺LED顯示屏租賃畫面顯示穩定無閃爍，而且在最高刷新率下灰階過度順滑，沒有串色。

3. 驅動系統與控制系統的組合

LED作為電路的負載，與驅動系統、控制系統的電路連接關系到整個顯示屏的穩定性，一般有串聯、并聯、混聯3種方式。串聯方式是可靠性不高的連接方式，常用于低端產品中，在穩壓驅動電路中，當某一顆LED發生短路時，分配在其他LED的電壓將升高，容易造成更多損壞。

并聯方式適用于電源電壓較低的產品，恒流驅動電路中，當某一顆LED斷開時，分配在其他LED的電流將增大，容易損壞電路上所有的LED。

目前為了提高產品的可靠性，一般采用混聯方式，串、并聯的LED數量平均分配，分組并聯，再將每組串聯在一起，這樣分配在一串LED上的電壓相同，通過每一顆LED的電流也基本相同，LED亮度一致，同時最好在恒流輸出中增加LED溫度負反饋，防止LED溫度過高。

整個顯示屏由多個模組單元拼接而成，為了保證供電和數據的可靠性，也必須采用混聯方式，實現環路備份功能，當某一路電源出現異常故障時，其他電源會自動進行智能均流，從而不影響到系統的正常使用，更有效提升系統的無故障運行時間，減少故障維護時間。

雖然高刷新率能夠保證即使在高速攝影機的拍攝下，舞臺LED顯示屏租賃仍能及時響應，畫面轉換、過渡更平滑流暢；但在使用過程中會發現，當攝像機鏡頭對準LED顯示屏?xí)r，偶爾會出現莫名其妙的水波一樣的條紋和奇怪的色彩，并且隨著拍攝角度的變化、攝像機鏡頭焦距的調節，水波紋還會發生一些變化，十分影響直播和錄制的顯示效果，這就是電視攝像數字化帶來的摩爾紋現象。

如果感光元件CCD（或CMOS）像素的空間頻率與影像中（LED）條紋的空間頻率接近，就會產生摩爾紋。既然摩爾紋現象是由LED顯示屏的固有結構產生的，如果使摩爾紋產生的條件——LED顯示屏的網格結構或攝像機CCD（CMOS）的網格結構的其中之一消失，理論上就可以完全消除摩爾紋干擾。

國內公司在舞臺LED顯示屏租賃表面疊加一層光學處理幕，該幕由特定比例的特殊吸光材料與表面微珠透鏡涂層組成，通過光學幕的使用，使舞臺LED顯示屏租賃從原來的網格狀發光變?yōu)檫B續的面發光，通過對離散的LED像素點進行放大顯示，最終在光學處理幕表面形成連續的高清晰圖像，在提高對比度的同時，保留了較高的清晰度，而且消除了摩爾紋現象。
